La energía eléctrica de un hospital no termina en el tomacorriente donde se conecta un equipo. Detrás de un ventilador, una máquina de anestesia, un monitor o un sistema de imágenes hay una infraestructura que determina cómo recibe energía, qué ocurre ante una falla y qué tan estable es esa alimentación.
Si ya hablamos de cómo se verifica la seguridad eléctrica de un equipo biomédico, ahora toca mirar la otra mitad del problema: la sala que alimenta al equipo. El foco de este artículo está en el sistema de potencia aislada hospital, los tableros de aislamiento, los monitores de aislamiento de línea, la calidad de energía, los armónicos, las UPS y los sistemas de respaldo.
La pregunta práctica es otra: cuando un ingeniero clínico entra a una sala crítica, ¿qué debería revisar de la infraestructura eléctrica y qué debería exigir que esté documentado?
Profundiza con la charla Corriente Vital
La charla Corriente Vital continúa esta conversación con una mirada práctica sobre seguridad eléctrica, sistemas aislados, respaldo y calidad de energía en áreas críticas.

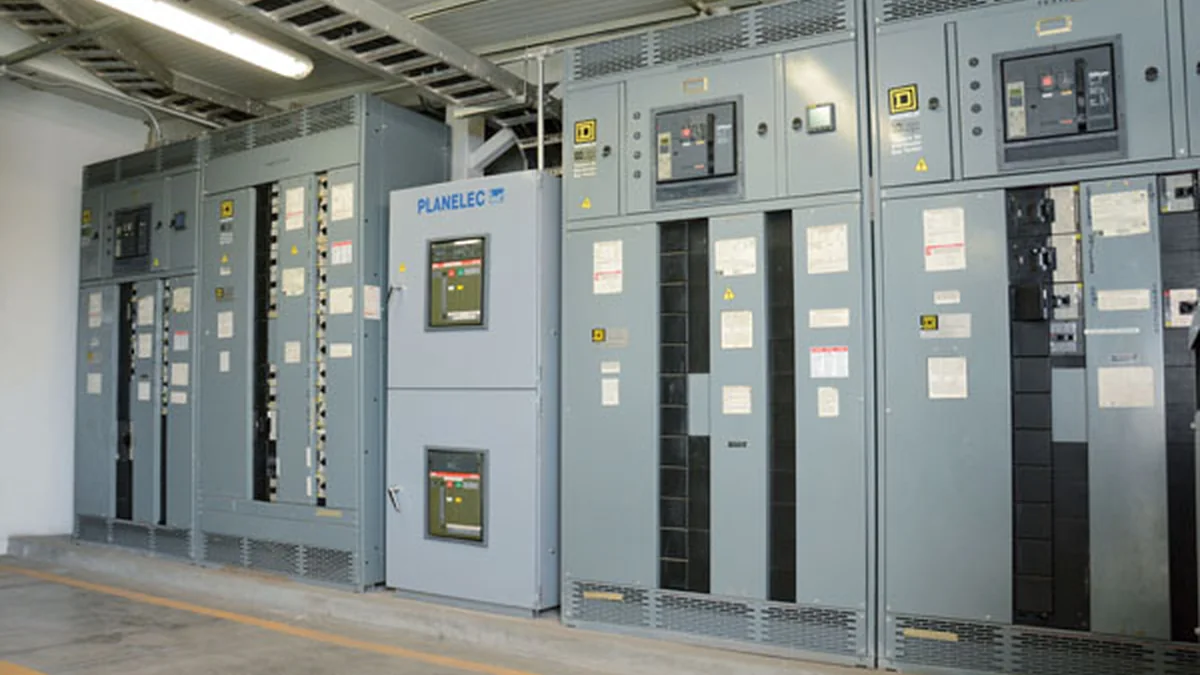

Dos problemas distintos, un mismo cuarto eléctrico
En una misma área crítica pueden coexistir dos problemas que suelen mezclarse durante una auditoría: seguridad eléctrica y calidad de energía.
La primera está relacionada con el riesgo eléctrico para pacientes y personal, especialmente en áreas donde las condiciones clínicas hacen relevante el comportamiento de las corrientes de falla y la continuidad de alimentación.
La segunda tiene que ver con la calidad con la que la energía llega a las cargas: distorsión, armónicos, perturbaciones, variaciones y otros fenómenos que pueden afectar el comportamiento o la vida útil de determinados equipos.
No son equivalentes. Un sistema puede tener una condición adecuada desde el punto de vista de aislamiento y, al mismo tiempo, presentar problemas de calidad de energía. También puede ocurrir lo contrario.
Microchoque vs. macrochoque
Contacto eléctrico externo en el que la corriente atraviesa el cuerpo (piel intacta) por una trayectoria capaz de producir una lesión importante o un paro cardíaco.
Condición en la que una corriente extremadamente pequeña (del orden de microamperios) alcanza directamente el miocardio a través de un conductor invasivo (como un catéter central o un electrodo de marcapasos).
Esta diferencia importa porque ayuda a no reducir la seguridad eléctrica a una simple pregunta de “¿el equipo tiene puesta a tierra?”.
La infraestructura eléctrica, los conductores, las conexiones equipotenciales, el sistema aislado cuando corresponde y los mecanismos de supervisión forman parte del contexto en el que funciona el equipo.
Cómo funciona un sistema de potencia aislada hospital
Un sistema de potencia aislada separa eléctricamente determinados circuitos de la referencia directa a tierra. En aplicaciones médicas, el objetivo es que una primera falla de aislamiento no provoque inmediatamente una interrupción de la alimentación de las cargas críticas.
La idea central es sencilla: la primera falla debe ser detectada, señalizada y atendida sin convertir automáticamente esa condición en una pérdida de energía.
La configuración concreta, los espacios en los que corresponde utilizarla y sus requisitos de instalación deben verificarse contra la normativa aplicable al país y al tipo de área médica.
El núcleo operativo: la primera falla y el rol del LIM
Para entender cómo opera este sistema, un ingeniero clínico debe dominar dos conceptos que funcionan juntos: la física de la primera falla a tierra y el mecanismo que la detecta, el Monitor de Aislamiento de Línea (LIM o MAL).
Aunque el sistema está diseñado para que la energía nunca se corte ante el primer problema, su éxito depende de una supervisión activa y de no ignorar jamás una advertencia. En la siguiente tabla técnica se resume cómo interactúan estos elementos, qué exige la normativa oficial y qué acciones específicas te corresponden en el hospital:
| Componente / Concepto | ¿Cómo funciona en el área crítica? | El rol del Ingeniero Clínico (¿Qué hacer?) | Referencia Normativa |
|---|---|---|---|
| Principio de la "Primera Falla" | En un sistema convencional, una falla a tierra dispara las protecciones y corta la luz. En un sistema aislado, el circuito sigue energizado y seguro tras la primera falla, pero una segunda falla antes de corregir la primera causará un apagón inmediato o un riesgo severo. | No ignorar la alarma. Tras el aviso, se debe auditar el circuito afectado mediante un protocolo estricto: • Identificar y corregir la causa física. • Documentar la alarma y la intervención. • Volver a verificar el sistema para asegurar la trazabilidad. | NFPA 99 / IEC 60364-7-710 |
| Monitor de Aislamiento de Línea (LIM / MAL) | Es el vigilante continuo del sistema. Su función no es "arreglar" la falla, sino medir constantemente las corrientes de fuga y alertar de forma visual y audible en cuanto se compromete el aislamiento de los conductores en la sala. | Supervisar su estado y capacitar al personal. El LIM debe estar visible. El ingeniero debe garantizar que el personal médico entienda que la alarma exige llamar a mantenimiento biomédico, aunque los equipos sigan encendidos. | NOM-001-SEDE-2012 (Méx), Art. 517 / NEC Art. 517 (EEUU), El reglamento Técnico de Instalaciones Eléctricas (RETIE) en Colombia Regulan la vigilancia continua y obligatoria del aislamiento de línea. |
La trazabilidad de las alarmas e intervenciones puede integrarse dentro de una gestión operativa del mantenimiento biomédico.
Checklist de verificación del IPS
Conviene vincular esta evidencia al control de activos biomédicos y comprobar que exista documentación sobre:
- Diagrama actualizado del sistema de potencia aislada.
- Identificación del tablero y de los circuitos alimentados.
- Documentación del transformador de aislamiento y sus componentes asociados.
- Identificación del monitor/vigilante de aislamiento de línea.
- Evidencia de pruebas de puesta en servicio.
- Registro de alarmas y acciones posteriores.
- Evidencia de pruebas posteriores a intervenciones relevantes.
- Estado de protecciones y señalización.
- Documentación de mantenimiento del tablero de aislamiento hospitalario.
- Manuales e instrucciones de los fabricantes disponibles.
- Registro de modificaciones realizadas sobre la instalación.
- Fecha y resultado de la última verificación exigida por la normativa aplicable.
- Responsables que ejecutaron y validaron las pruebas.
Importante: el plazo de prueba o mantenimiento no debe asumirse como universal. Debe verificarse contra la norma vigente, el diseño de la instalación y las instrucciones aplicables.

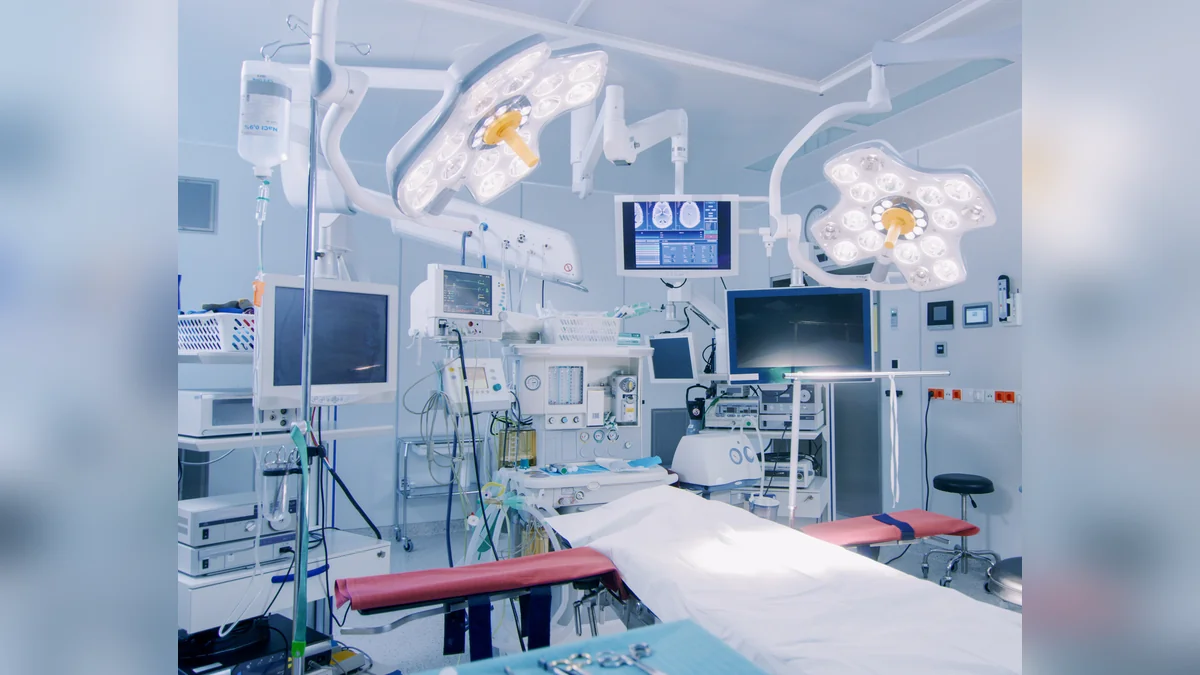

Calidad de energía eléctrica hospital: el problema silencioso
Un equipo puede pasar una prueba funcional y aun así estar recibiendo una alimentación eléctrica que merece investigación.
La calidad de energía eléctrica hospital debe analizarse desde el comportamiento de la instalación y de las cargas conectadas. No basta con comprobar que “hay tensión”.
Equipos de alta potencia, electrónica de potencia, fuentes conmutadas, variadores, sistemas de imagen y otras cargas pueden interactuar con la red de formas que no son evidentes durante una inspección visual.
Señales operativas de alerta
Ninguno de los siguientes síntomas demuestra por sí solo que exista un problema de calidad de energía. Pero sí puede justificar una investigación.
Fallas repetitivas en equipos de alta gama sin una causa evidente.
Reinicios o interrupciones que aparecen durante determinados momentos de operación.
Alarmas eléctricas recurrentes en diferentes equipos de una misma zona.
Comportamientos anómalos que desaparecen cuando el equipo se conecta en otra ubicación.
Calentamiento no explicado en determinados componentes de distribución.
Intervenciones frecuentes sobre fuentes de alimentación.
Diferencias de comportamiento entre equipos similares instalados en circuitos diferentes.
Eventos que coinciden con el arranque o parada de cargas de gran potencia.
Problemas que aparecen de forma intermitente y no se reproducen durante una prueba funcional convencional.
Cuando estos eventos afectan continuidad o disponibilidad, conviene correlacionarlos con los indicadores de mantenimiento hospitalario y con el historial técnico del equipo.
Lleva tu caso a Corriente Vital
¿Tienes una alarma recurrente, una UPS que no responde como esperabas o una duda sobre la continuidad eléctrica de una sala crítica? Lleva la situación concreta a “Corriente Vital” y contrástala con otros profesionales de la Comunidad
¿Qué exige realmente tu país? Comparativa LATAM
Una referencia internacional no se convierte automáticamente en obligación nacional. Para evaluar un área crítica, el ingeniero clínico debe identificar primero qué reglamento, norma técnica y requisitos de habilitación aplican en su país.
CLAVE: distingue siempre entre obligación legal, norma técnica adoptada y referencia internacional. NFPA 99 e IEC 60364-7-710 son referencias técnicas internacionales y no se convierten en ley local automática hasta que un reglamento nacional las adopte o incorpore.
| País / referencia | Marco relevante | Qué verificar |
|---|---|---|
| Colombia | RETIE vigente + NTC 2050 aplicable + Resolución 3100 de 2019 y modificatorias | Requisitos eléctricos y de habilitación aplicables al área. |
| México | NOM-001-SEDE-2012, Art. 517 + NOM-016-SSA3-2012 Normatividad COFEPRIS equipo médico | Aplicación de sistemas eléctricos aislados e infraestructura hospitalaria. |
| Perú | NTP-IEC 60364-7-710:2023 | Es la edición vigente; INACAL la identifica como no obligatoria por sí sola. |
| NFPA 99 | Health Care Facilities Code | Referencia internacional, no ley local automática. |
| IEC 60364-7-710 | Instalaciones eléctricas en locales médicos | Referencia internacional; su obligatoriedad depende de la adopción nacional. |
En Colombia, la Resolución 1732 de 2026 fue revocada mediante la Resolución 2080 de 2026; por tanto, la Resolución 3100 de 2019 continúa como marco de habilitación, junto con el RETIE vigente y la NTC 2050 aplicable.
La regla práctica
Antes de exigir un sistema de potencia aislada, un tablero de aislamiento o cualquier otro requisito, responde tres preguntas:
- ¿Qué norma nacional aplica?
- ¿El requisito es obligatorio o una referencia técnica?
- ¿Aplica específicamente al área que estoy evaluando?
La referencia correcta no es la norma más conocida: es la que tiene aplicación jurídica y técnica en el proyecto concreto.
La infraestructura también se gestiona en comunidad
¿Tu hospital tiene una infraestructura eléctrica anterior a la normativa que hoy debes aplicar? Comparte el contexto en la Comunidad de Ingeniería Clínica LATAM. Los problemas de infraestructura rara vez se resuelven bien desde una sola disciplina.
Quién responde por qué: la frontera entre ingeniería eléctrica e ingeniería clínica
Aquí aparece una situación conocida para muchos profesionales: el ingeniero clínico no diseñó la instalación eléctrica, pero puede terminar siendo quien debe explicar su impacto sobre la tecnología médica.
Eso no significa que ingeniería clínica deba asumir responsabilidades que corresponden al diseño, construcción, certificación o mantenimiento especializado de la instalación eléctrica.
Significa que debe conocer suficientemente el sistema para identificar riesgos, hacer preguntas correctas y coordinar a los responsables adecuados.
Una división práctica puede ser:
| Actividad | Ingeniería clínica | Ingeniería eléctrica / especialista |
|---|---|---|
| Identificar cargas médicas críticas | Participa directamente | Aporta criterio eléctrico |
| Relacionar equipos con circuitos | Participa directamente | Valida arquitectura |
| Diagnosticar calidad de energía | Define impacto sobre tecnología | Diseña y ejecuta evaluación eléctrica especializada |
| Diseñar tablero de aislamiento | Define necesidades clínicas | Responsable del diseño eléctrico |
| Mantenimiento especializado de instalación | Verifica impacto y trazabilidad | Ejecuta según competencia |
| Gestión de alarmas del LIM | Coordina impacto clínico | Diagnostica instalación |
| Priorización del riesgo tecnológico | Lidera desde tecnología médica | Aporta evaluación eléctrica |
| Auditoría de habilitación | Aporta evidencia y gestión | Responde por aspectos de su competencia |
El punto no es repartir culpas.
Es evitar zonas grises.
Cuando una alarma aparece en un sistema aislado, por ejemplo, ingeniería clínica debería poder reconocer que existe una condición que afecta el entorno eléctrico de los equipos y activar el circuito de respuesta correspondiente, sin intentar reemplazar al especialista responsable del sistema eléctrico.
Preguntas frecuentes
¿Cada cuánto se debe probar el monitor de aislamiento de línea?
No existe una periodicidad universal válida para toda LATAM. El plazo debe verificarse contra la normativa vigente del país, el diseño de la instalación, las instrucciones del fabricante y los procedimientos aplicables. La documentación debería permitir conocer cuándo se realizó la última prueba y cuál fue su resultado.
¿Qué diferencia hay entre sistema de potencia aislada y sistema puesto a tierra en un quirófano?
En términos generales, un sistema aislado mantiene los conductores del circuito sin conexión directa a tierra y utiliza supervisión del aislamiento para detectar una primera condición de falla. Un sistema puesto a tierra tiene una referencia intencional a tierra y sus protecciones responden según la arquitectura diseñada. La aplicación depende del área y del marco normativo correspondiente.
¿Qué pasa si el tablero de aislamiento da alarma de baja resistencia?
La alarma debe tratarse como una condición que requiere investigación. No debería limitarse a silenciarla. Hay que identificar el circuito afectado, revisar las condiciones de la instalación, documentar la intervención y realizar las pruebas correspondientes antes de considerar resuelta la condición.
¿Es obligatorio el sistema de potencia aislada en mi país?
Depende del país, del área médica, de la clasificación de la instalación y de la normativa aplicable. México contempla sistemas eléctricos aislados dentro del artículo 517 de la NOM-001-SEDE-2012. Perú adopta la norma internacional a través de la NTP-IEC 60364-7-710:2023, que no es obligatoria por sí sola. En Colombia se debe revisar el RETIE vigente y la NTC 2050 en los aspectos incorporados al reglamento, además del marco de habilitación sanitaria.
¿Cómo afecta la calidad de energía a un tomógrafo o resonador?
Una condición de calidad de energía puede afectar el comportamiento de equipos sensibles, pero una falla determinada no debe atribuirse automáticamente a armónicos o a la red. Ante eventos repetitivos, conviene correlacionar las fallas con mediciones eléctricas, condiciones de carga, historial de mantenimiento y comportamiento del equipo.
¿Quién es responsable de la infraestructura eléctrica: ingeniería clínica o el contratista eléctrico?
Depende del alcance contractual y de las responsabilidades definidas para cada profesional. Ingeniería clínica puede identificar el impacto sobre la tecnología médica y gestionar el riesgo tecnológico; el diseño, intervención y certificación de instalaciones eléctricas corresponden a los responsables competentes conforme al marco aplicable.
Corriente Vital: la conversación continúa
La seguridad eléctrica de un hospital no empieza cuando se conecta el equipo biomédico.
Empieza mucho antes: en la infraestructura que alimenta la sala, en la forma en que se distribuye la energía, en cómo se detecta una primera falla, en qué ocurre durante una transferencia y en la calidad de la energía que finalmente llega a las cargas.
Un ingeniero clínico no necesita convertirse en diseñador eléctrico para hacer una buena gestión del riesgo. Sí necesita saber qué preguntar, qué evidencia solicitar, qué señales no ignorar y cuándo escalar un problema.
Y, sobre todo, necesita poder conversar con ingeniería eléctrica, mantenimiento, infraestructura, calidad y dirección hospitalaria utilizando un mismo lenguaje de riesgo.
